Maxel Transformer F30

[Heinzidorsch]

Hallo zusammen,

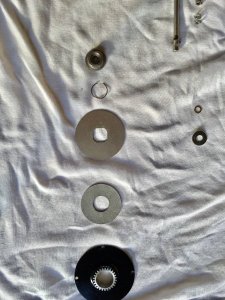

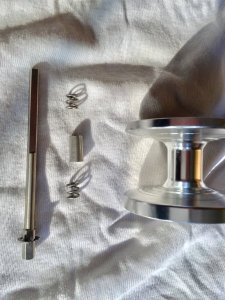

ich habe meine F30 fein zerlegt gereinigt und gefettet. Leider sind mir einige Teile etwas"durcheinander" geraten.
Kann mir evtl. jemand weiterhelfen?

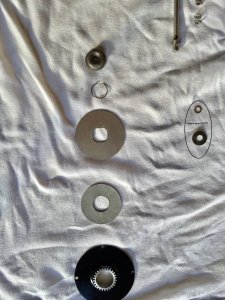

Ich habe nun zwei Unterlegscheiben, für die ich nicht die richtige Einbaupostion ermitteln kann.
Vielleicht hat ja der ein oder andere mit nem kurzen Blick schon die Lösung.

Danke!

Gruß Heinz



[powerprinter]

weisst du nich das du nicht an sachen rumfummeln sollst womit du dich nicht auskennst? schreib mal pommes an der ist mit maxel verheiratet.



[Heinzidorsch]

....ist normal kein Ding - habe die Sachen der Reihe nach auf ein Tuch gelegt aber dann.....



[Heinzidorsch]

.....wären ja nur zwei U-Scheiben über



[Alex84]

Nachdem ich meine nur 1 mal im Jahr aufmache müsste ich sie öffnen um dir weiterhelfen zu können, bin aber im Nachtdienst. Die Explosionszeichnung hilft nicht weiter? Kann meine sons morgen nachmittag öffnen, bin aber sicher das sich das schon vorher erledigt hat..



[Heinzidorsch]

Danke - vielleicht sieht der ein oder andere Experte das schon auf den ersten Blick - melde mich falls nötig bei Dir



[Matu]

Klick

PS: Die Beiden Teile sind auf dem Foto kaum zu erkennen, bitte mal ausschneiden und größer einstellen.



[norge70]

.....wären ja nur zwei U-Scheiben über

Kenn ich :-) -> von anderen Sachen



[Gast 36]

http://alantani.com/index.php?topic=11401.0

Schau mal ob Dir das hilft.



[Heinzidorsch]

....super, danke - jetzt hab ich nur noch eine Scheibe über



[Heinzidorsch]

@Matu

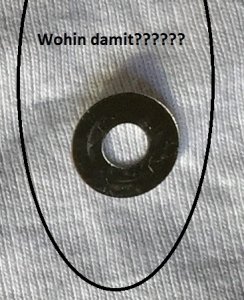

hab nur noch eine Scheibe 12 x 5 über.....



[Heinzidorsch]

....kann es leider nirgends richtig erkennen - könnte aber passen wie auf dem Foto zu sehen



[Matu]

....kann es leider nirgends richtig erkennen - könnte aber passen wie auf dem Foto zu sehen

Anhang anzeigen 70061

Wenn die Scheibe auf der anderen Seite auch verbaut ist, ist sie das (656).
Du kannst anhand des Schemas die Teile abhaken, die sicher verbaut sind und irgendwann bleibt ein Teil übrig, das ist es dann und wird nach Schema lagerichtig eingebaut.
Da man von hier aus keine richtigen Vergleiche hat, hätte ich eher auf die (659) getippt.



[Heinzidorsch]

Die 656 ist es nicht, die ist wesentlich größer - die 659 ist ne kleine Messingscheibe, ist auch schon an der richtigen Stelle verbaut.....



[Matu]

Du wirst sie schon noch finden und wenn sie zusätzlich zu den Schematics verbaut wurde, muss ein Fachmann ran. Manchmal sind es zusätzliche Distanzscheiben um Spiel zu minimieren.



[pommes]

....kann es leider nirgends richtig erkennen - könnte aber passen wie auf dem Foto zu sehen

Anhang anzeigen 70061

Moin Heinz

Da ist auf jeden fall so eine Scheibe verbaut. Manchmal sogar 2 Scheiben.



[Heinzidorsch]

Danke!

Dann lag ich ja mit meiner Vermutung richtig - vom Bohrungsdurchmesser her kann die Scheibe ja auch nicht an vielen Stellen verbaut werden.



[Alex84]

Dann kann dem nächsten Einsatz ja nichts mehr im Wege stehen!
