Deckel der Spulenbremse schließt nicht mehr Daiwa BG4000

[emacox]

Hallo, liebe Leute.

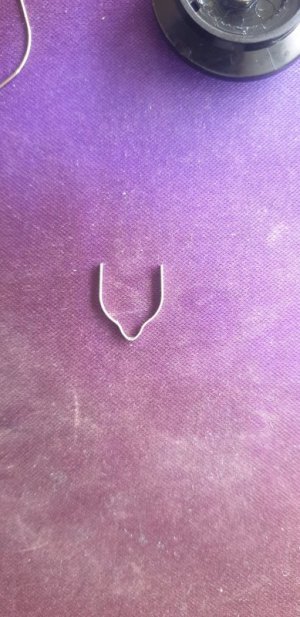

Meine Daiwa BG4000 hat ein Problemchen und zwar der Deckel der SPulenbremse schliesst nicht mehr, d.h. dreht einfach weiter. Weil die Garantie schon abgelaufen ist, wollte ich selber schauen, ob ich es lösen konnte, so habe ich den Deckel auseinandergebaut. S. Bilder. Vermutlich hat sich eine Feder falsch bewegt, was nicht sein soll...Jetzt sieht alle in ORdnung aus bzw. keine Schäden an Bauteilen sichtbar. Nun muss ich alles wieder zusammen bauen und was ich nicht verstanden habe, wo die kleine Feder im Bild (einzeln fotografiert, mittleres Bild) hin muss. Weiss das jemand? Es soll eingentlich sehr einfach sein xD Danke.



[emacox]

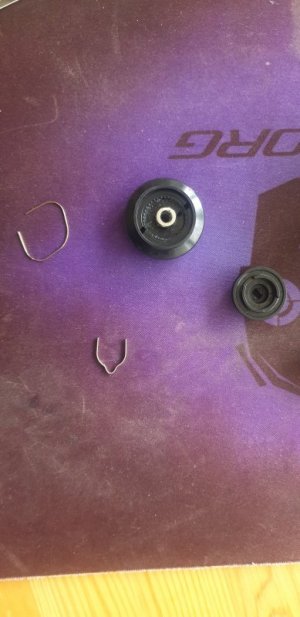

Hier die bilder



[genhel]

Würde mich erst mal vorstellen, ist so üblich im Naff



[Seewolf 72]

Nun muss ich alles wieder zusammen bauen und was ich nicht verstanden habe, wo die kleine Feder im Bild (einzeln fotografiert, mittleres Bild) hin muss. Weiss das jemand? Es soll eingentlich sehr einfach sein

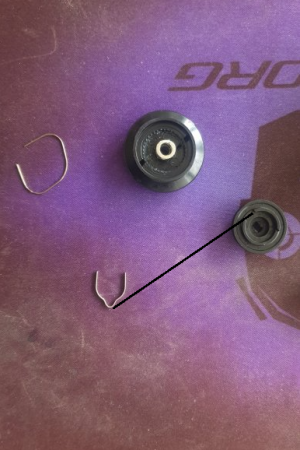

das Teil rechts ha 2 Aussparungen,eine schmal und eine breiter ,dort sitzt die "Feder"

Wenn die Bremskappe nicht greift kann es auch einfach daran liegen das die Spule nicht richtig aufgesetzt war.Es muß sich in der Bremse nur mal der obere Washer (Metallscheibe ) leicht verschoben haben dann sitzt die Spule eben nicht sauber und das Gewinde der Bremskappe greift nicht.

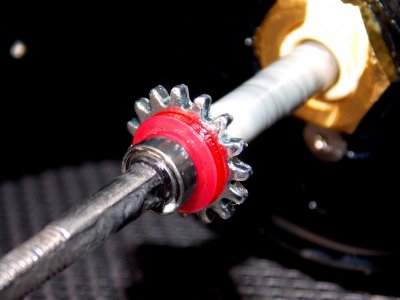

hier z.b ist es so
und dann paßt das Teil oben auf der Achse nicht durch und schon paßt das nicht mehr...

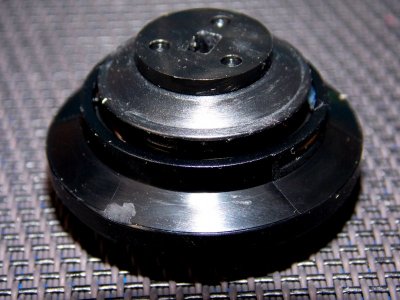

das markierte Teil muß oben am Ende 1-2mm rausschauen wenn die Spule richtig sitzt.

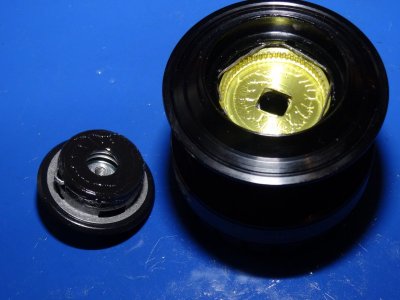

bei früheren BG Modellen war das noch anders (hier 2017)

also erstmal schauen ob die Spule richtig sitzt.....



[emacox]

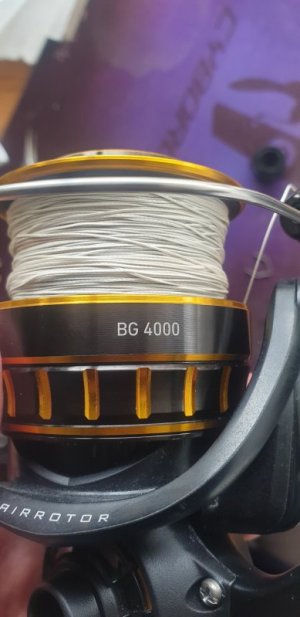

ich habe entdeckt, der Deckel allein greift schon...das Problem liegt ander Spule! Frage jetzt, was los ist. Scheint aber rmgit zu sitzen...



[emacox]

tatsächlich sitzt sie nicht richtig bzw geht nicht weiter runter. Scheiben sind in Ordnung.



[emacox]

Problem gelöst. Die Feder in der Deckel hat sich verschoben. Wie ist unverständlich. Dankentrorzdem für eure Hilfe
